詳細說明

〓 BCC-1 TYPE

● FEATURES(特性)
1.Suitable for needs of making to a big cu rrent because of the speed-uP of a super—thin type and low loss.
2.The SMD technology which can be mounted in a high density is achieved for personal—computer.
● APPLICATl0NS(用途)
Desktop Type PC、Note—book Type PC、Server、On-board Power Supply

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

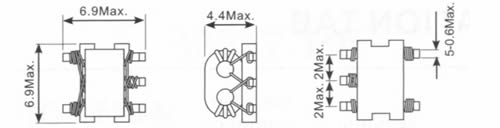

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

BCC-20705 TYPE

●SPECIFICATION TABLE

Part Number	Winding turns	Operating Frequency Range (MHz)	Insertion Loss (dB)	Fig.
DOUbIe baIanced mixer BCC-20705A-301 BCC-20705A-302 BCC-20705A-303 BCC-20705A-304 BCC-20705A-305 BCC-20705A-306	1 2 3 4 5 2	50MHz～400MHz 10Mhz～1.0GHz 8MHz～800MHz 6Mhz～600MHz 5MHz～500MHz 400MHz～1.3GHz	10dB max 6dB max 3.5dB max 2.5dB max 2dB max 4dB max	1 1 1 1 1 1
Frequency mixer BCC-20705B-307 BCC-20705B-308 BCC-20705B-309 BCC-20705B-310 BCC-20705B-311	Pri Sec 1×21 2×2 2 3×2 3 4×2 4 5×2 5	- 9Mhz～350GHz 3.5MHz～470MHz 2.2Mhz～400MHz 1.5MHz～300MHz	3dB max 3dB max 3dB max 3dB max 3dB max	2 2 2 2 2
DIS TRIBUTOR BCC-20705C-312		200MHz～600MHz	IN to OUT-1.2 4.5dB max. OUT-1 to OUT-2 10dB max	3
Directional coupler BCC-20705B-313	4	6MHz～600MHz	IN to OUT-1 1.3dB max. IN to OUT-2 11dB max. ～14dB	4
BCC-20705B-314	5	6MHz～600MHz	IN to OUT-1 0.9dB max. IN to OUT-2 13dB max. ～16dB	4
BCC-20705B-315	6	6MHz～600MHz	IN to OUT-1 0.8dB max. IN to OUT-2 15dB max. ～17dB	4
