詳細說明

〓 BCC-1 TYPE

● FEATURES(特性)
1.Suitable for needs of making to a big cu rrent because of the speed-uP of a super—thin type and low loss.
2.The SMD technology which can be mounted in a high density is achieved for personal—computer.
● APPLICATl0NS(用途)
Desktop Type PC、Note—book Type PC、Server、On-board Power Supply

●　PART NUMBERING SYSTEM(品名系統)

1 SERIES NAME 品名 S指備銀系列，A指品名號
2 DIMENSIONS 尺寸外圍x高度
3 INDUCTANCE 電感值前兩位屬有效數字，第三位表零的個數
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包裝方式 R：Tape&Reel(卷裝)B：In Bulk (袋裝)

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

BCC-20704 TYPE

●SPECIFICATION TABLE

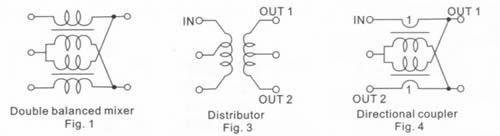

Part Number	Winding turns	Operating Frequency Range (MHz)	Insertion Loss (dB)	Fig.
DOUbIe baIanced mixer BCC-20704A-201 BCC-20704A-202 BCC-20704A-203 BCC-20704A-204	2 3 4 5	3.0～2000 6 50～2000 3．5～2000 2.5～2000	3 3 3 3	1 1 1 1
Frequency mixer BCC-20704A-205 BCC-20704B-206 BCC-20704B-207 BCC-20704B-208 BCC-20704B-209 BCC-20704B-210 BCC-20704B-211 BCC-20704B-212	1 2 3 4 1 2 3 4	- 8～550 3.5～500 2～370 - 500～850 240～500 85～380	3 3 3 3 3 3 3 3	2 2 2 2 2 2 2 2
Balun transformer BCC-20704C-213 BCC-20704C-214 BCC-20704C-215 BCC-20704C-216 BCC-20704C-217 BCC-20704C-218 BCC-20704C-219 BCC-20704C-220	1_1/2 2_1/2 3_1/2 4_1/2 5_1/2 1_1/2 2_1/2 3_1/2	5.5～850 2.5～2000 1.2～1700 0.8～1400 0.6～1300 160～200 55～1700 30～1400	3 3 3 3 3 3 3 3	3 3 3 3 3 3 3 3
