泰克科技將攜重磅產品參加 AUTO TECH 2022 中國廣州國際汽車技術展

廣州市美達克數據科技有限公司是泰克科技有限責任公司授權代理商，泰克科技有限責任公司是一家全球領先的測試、測量和監測解決方案提供商。提供專業的測量洞見信息，幫助您提高績效以及將各種可能性轉化為現實。泰克設計和制造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創(chuàng )新步伐。泰克產品主要包括示波器、信號源、電源、邏輯分析儀、頻譜分析儀和誤碼率分析儀，以及各種視頻測試產品。泰克的用戶主要有大學及科研機構、電子通信公司、網絡(luò )運營公司及廣播電視機構。它是世界第一臺觸發式示波器的發明者。當今泰克已成為全球主要的電子測試測量供應商之一，其市場遍布全球各洲。

展位號：B148

展品介紹

1.  汽車總線技術的廣泛應用

? 汽車總線是指汽車內部導線采用總線控制的一種技術，通常叫汽車總線或汽車總線技術。隨著電子技術 的迅速發展和在汽車上的廣泛應用，汽車電子化程度越來越高。從發動機控制到傳動系控制，從行駛、 制動、轉向系控制到安全保證系統以及儀表報警系統漸漸形成了一個復雜的大系統。

? 總線的種類很多，如CAN，LIN，FlexRay，MOST, BroadR-Reach, SENT

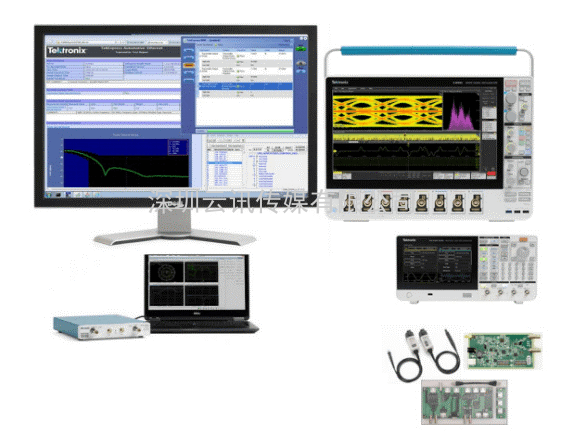

2.汽車以太網一致性測試方案系統配置

? PHY 介質連接兼容測試

? PHY 測試模式由PHY供應商提供

? 收發器 PHY 電氣測試要求:

* 最大輸出跌落Maximum Output Droop

* 時基抖動Timing Jitter (master/slave)

* MDI輸出抖動MDI Output Jitter

* 失真Distortion

* 功率譜密度Power Spectral Density

* 時鐘頻率Clock Frequency

* MDI回損MDI Return Loss

* 峰值差分輸出Peak Differential Output

? PAM3信號

2.  SIC新材料的技術優勢與應用領域

基于SIC電源設計在測試中的挑戰——無法測試到真實波形

與傳統的MSOFET相比會(huì )有以下五大新的測試挑戰

●上管的高共模電壓影響

●SIC最快幾十Ns上升沿

●Vgs在15V左右的信號波形準查看震蕩的細節

●更高EMI的挑戰

●更具挑戰的信號邊接方法

4.汽車電源故障模擬試驗系統

TAS16750系列汽車電子零部件

ISO16750-2 2012標準試驗系統

試驗系統功能、特點

● 符合ISO 16750‐2：2012標準電壓變 化測試等級要求

● 可以直接選擇16750‐2的測試項目和 波形序列

● 支持12V系統 電壓、電流測量波形顯示

● 測試類別選擇：CLASS A,B,C,D,E

● 測試時間選擇：0—99MIN

● 自定義波形、以符合整車廠商標準 （TBD）

● 測試結果報告輸出

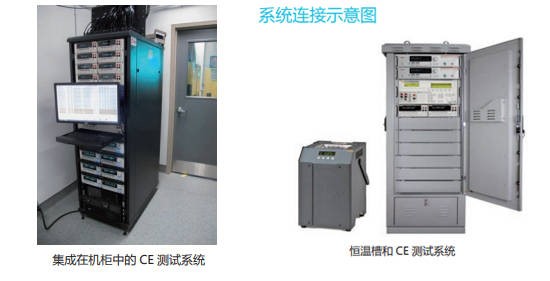

5.汽車電子解決方案：高精度電池庫倫效率測試方案

TSP-2000-BAT，電池綜合特性分析軟件

系統結構

● 測試系統由源表，數據采集器和恒溫環境槽組成， 可以根據需要同時測量的電池數量，添加或刪減源表數量。

●吉時利 2450/2460/2461 源表

●DAQ6510 溫度和數據采集器

●恒溫環境箱

●上位機軟件

測試功能

● 常規電池充放電功能，測量并記錄充放電曲線

● 高精度電流，電壓測量和電量計算

● 用戶可以根據需要設置充放電范圍，充放電截止條 件，采樣頻率，以及循環次數

● 高精度庫倫效率測試，記錄并顯示每個循環周期的 電池庫倫效率變化

6.汽車胎壓監測傳感器、智能鑰匙測試系統

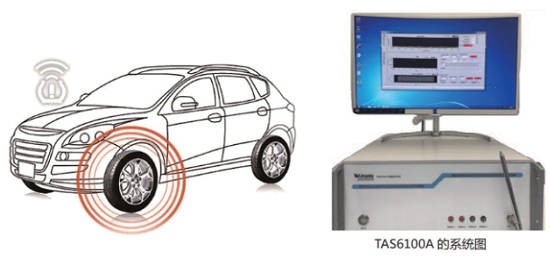

TAS6100A 系列 TPMS 胎壓測試方案

測試系統特點和優勢

● 具備射頻信號分析儀及供電分析能力

● 分 析 TPMS 的 供 電 特 性， 評 估 系 統 供 電 特 性： 精確測量小于 10nA 的休眠電流，最小電流量程 10nA@10fA

● 基本測量準確度 0.012%，分辨率 6? 位

● 工作狀態的電流波形顯示及數據記錄、測量

● 9kHz~3.0GHz 頻率范圍

● 0.2dB 幅度精度，直到 3GHz(95% 置信度 )

● 實時的 DPX 頻譜動態觀察，以 100% POI 捕獲持 續時間最短 27us 的射頻信號，確保每次都看到問題

● 功率電平觸發適合 TPMS（脈沖）、鑰匙射頻信號 捕捉

● 2 秒的射頻信號采集時間，方便的幀數據持續時間測 量，可以采集完整的射頻數據

● 幅度對時間、頻率對時間變化完成完整的幀波形分 析（調制數據）

● 可以解碼（M 碼 /NRZ）射頻的傳輸數據

● 生產測試僅需外部治具即可方便組成測試系統

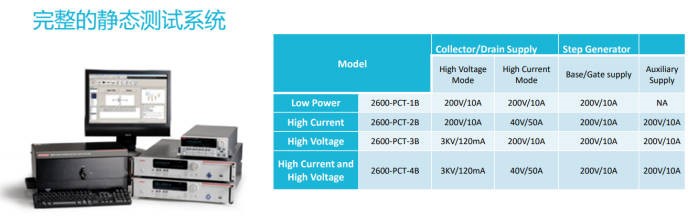

7.  半導體器件靜態測試- Parametric Curve Tracers

一個完整的臺式系統，包括各 種SMU儀器、電纜、測試夾具 和用于表征器件的軟件

? 附件:

– Model 8010

– Model 8020 (option 8020-CVU)

– Model 2651A

– Model PCT-CVU

– Model CVU-3K-KIT

– Model CVU-200-KIT

8.  MIPI DPHY 一致性測試與高速數字電路調試系統方案

系統功能介紹：

MIPI總線具有傳輸速率高、功耗低、EMI輻射低的特點，廣泛應用在攝像頭，智能手機，LOT和汽車電子等領域。但MIPI總線的技術待征也為開發設計人員帶來一些挑戰，影響力工程師們的工作效率和項目進程。

主要功能如下：

1.100%覆蓋MIPI DPHY1.2(可擴展2.0)一致性測試，覆蓋CTS1.2所定義物理層測試項目；

2.全自動化測試，覆蓋HS,LP信號測試，LP-HS,ULPS時序測試，測試可以覆蓋特測物全部工作狀態:Continuous或Burst模式，Termination variations,以及varying idle時序；

3.專業的DJA抖動分析軟件，提供快速眼圖繪制和抖動參數測量，對信號質量做全面解讀，豐富的調試功能，可針對特定參數margin進行測量；

4.I3C和DPHY解碼功能，完成DPHY信號的數據解碼和搜索，方便電路功能調試；

5.核心設備MSO64B示波器提供12 bits高精度ADC，配合超底噪聲模擬前端電路，更準確的測量HS-LP轉換中HS的幅度和時序

6.采用TDP77系列三模探頭，提供MIPI測試專用FLEXA柔性連接附件，解決狹小空間信號連接難題。系統提供高阻探頭，準確測量LP狀態信號幅度及時序。

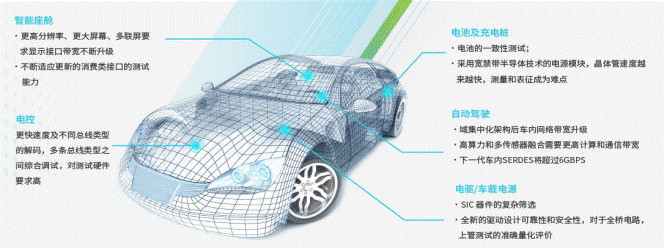

泰克與您共同開啟智能

泰克致力于成為智能汽車測試的領跑者，走在行業發展趨勢前沿，聚焦智能座艙自動駕駛和汽車三電領域，持續投入和專注于智能汽車測試的重要測試點，為客戶提供安全、可靠、高效的智慧出行測試解決方案。
